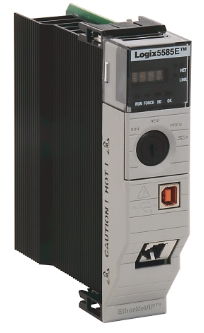

Контроллер Allen Bradley 1756-L82E является важнейшим компонентом платформы ControlLogix от Rockwell Automation, обеспечивая исключительную производительность в сложных задачах промышленной автоматизации. Этот универсальный и мощный контроллер служит центральным интеллектуальным элементом во всем, от производственных процессов до систем критической инфраструктуры.

Технические параметры и данные

Станок Allen Bradley 1756-L82E изготовлен в соответствии со спецификациями, разработанными для удовлетворения требований строгих промышленных условий:

Коммуникационные возможности: Модель 1756-L82E легко интегрируется в различные сетевые архитектуры, поддерживая EtherNet/IP для высокоскоростного обмена данными. Это обеспечивает бесперебойную связь между различными системами управления и корпоративными сетями.

Вычислительная мощность: Хотя конкретные тактовые частоты L82E в доступных источниках не указаны, семейство процессоров Rockwell 1756 использует передовую многоядерную технологию ЦП, обеспечивающую быстрое выполнение логических задач, обработки данных и управления движением. Это гарантирует детерминированную производительность даже при сложных стратегиях управления.

Объем памяти: Контроллер обладает значительным объемом памяти для хранения пользовательских программ, файлов конфигурации и исторических данных. Большинство процессоров 1756 включают слот для карт CompactFlash (CF) для расширения возможностей хранения, что упрощает операции резервного копирования и восстановления.

Условия эксплуатации: Разработанный для промышленных условий, контроллер надежно работает в диапазоне температур от -20 до 55 градусов Цельсия. Он выдерживает уровни вибрации 2g при частоте 10-500 Гц и ударную нагрузку 15g, обеспечивая долговечность в сложных условиях.

Требования к питанию: Для работы модуля требуется источник постоянного тока напряжением от 19,2 до 31,2 вольт. При напряжении 31,2 В постоянного тока его максимальное энергопотребление составляет 3,9 Вт, а тепловыделение — 13,5 BTU/час.

Основные характеристики

Модель 1756-L82E включает в себя ряд отличительных особенностей, повышающих ее производительность и удобство использования в промышленных условиях:

Модульная масштабируемость: гибкая архитектура контроллера позволяет легко расширять систему за счет дополнительных модулей ввода-вывода, коммуникационных интерфейсов и специализированных плат. Эта масштабируемость поддерживает приложения от небольших машин до крупных распределенных сетей управления.

Интегрированные возможности обеспечения безопасности: Для приложений, требующих функциональной безопасности, некоторые процессоры 1756 могут быть сконфигурированы для поддержки управления безопасностью до уровня SIL 3/PLe, что снижает потребность в отдельных ПЛК безопасности, сохраняя при этом соответствие международным стандартам безопасности.

Комплексная диагностика: светодиодные индикаторы состояния на передней панели обеспечивают мгновенную визуальную обратную связь о питании, рабочем состоянии/сбоях, сетевой активности и работе карты памяти. В сочетании с мониторингом состояния в реальном времени и подробными кодами ошибок эти функции значительно упрощают поиск и устранение неисправностей и сокращают время простоя на техническое обслуживание.

Поддержка протокола HART: Вариант 1756-L82E-NSE поддерживает протокол связи HART (Highway Addressable Remote Transducer), что позволяет получать доступ к дополнительным данным и информации о состоянии устройства от интеллектуальных полевых приборов, сохраняя при этом традиционный аналоговый сигнал 4-20 мА.

Гибкость программирования: Инженеры могут программировать контроллер, используя среду Rockwell Studio 5000, реализуя различные стратегии управления, включая дискретное, технологическое, управление движением и приводами в рамках единой платформы.

Промышленные применения

Контроллер 1756-L82E находит применение в самых разных отраслях промышленности, демонстрируя свою универсальность и надежность:

Автомобильная промышленность: На автомобильных производственных предприятиях контроллер управляет роботизированными сварочными системами, покрасочными операциями и сборочными линиями, обеспечивая синхронизацию на уровне миллисекунд между несколькими роботами и конвейерами для высокоскоростной и безошибочной работы.

Нефтегазовая отрасль: Нефтяная промышленность использует контроллеры 1756 для мониторинга и управления буровыми установками, насосными станциями и трубопроводными сетями. Благодаря встроенной отказоустойчивой архитектуре эти контроллеры обеспечивают бесперебойную работу даже при отказе оборудования в удаленных или опасных зонах.

Очистка воды и сточных вод: Муниципальные водоочистные сооружения используют эти установки для автоматизации насосных станций, систем фильтрации и процессов дозирования химикатов. Они непрерывно контролируют критически важные параметры, такие как pH, мутность и уровень хлора, обеспечивая контуры управления с обратной связью в режиме реального времени, которые оптимизируют использование химикатов и энергопотребление.

Переработка пищевых продуктов и напитков: На предприятиях пищевой промышленности модель 1756-L82E управляет сложными последовательностями операций, включая дозирование, смешивание, варку и упаковку. Она обеспечивает точный контроль температуры, времени и ингредиентов для поддержания однородности продукта при соблюдении строгих гигиенических стандартов.

Фармацевтическое производство: Фармацевтическая промышленность получает выгоду от способности контроллера поддерживать строгие стандарты для процессов составления рецептур лекарственных препаратов, смешивания, розлива и маркировки. Его детерминированная производительность обеспечивает воспроизводимость партий, а поддержка валидированных процессов гарантирует соответствие нормативным требованиям.

https://www.3splc.com/1756-L82E_c0_ss

Система управления Allen Bradley 1756-L82E представляет собой сложное решение, сочетающее высокопроизводительные вычисления с прочной промышленной конструкцией. Широкие возможности подключения, обширные вычислительные мощности и надежная конструкция делают ее подходящей для решения самых сложных задач автоматизации в различных отраслях промышленности.

Внедрение новой системы управления или модернизация существующей инфраструктуры позволяют использовать платформу 1756-L82E, ориентированную на будущее и способную адаптироваться к меняющимся технологическим требованиям, обеспечивая при этом надежную работу в критически важных процессах.
