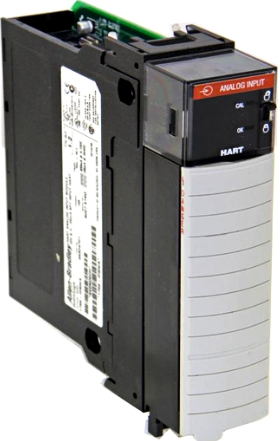

Модуль Allen Bradley 1756-IF8H ControlLogix 8 Point A/I HART, абсолютно новый

Аллен Брэдли 1756-IF8H ControlLogix 8-точечный модуль аналогового/вводного ввода HART

1756-IF8H — это аналоговый входной модуль, который является частью платформы контроллера Logix компании Allen-Bradley. Этот модуль оснащен восемью (8) дифференциальными входными каналами напряжения или тока и одним (1) модемом HART (Highway Addressable Remote Transducer). Каждый канал настраивается на входные сигналы 0–20 мА и 4–20 мА, а настраиваемые входные сигналы напряжения составляют +/-10 В постоянного тока; 0–5 В постоянного тока; 1–5 В постоянного тока и 0–10 В постоянного тока. Этот модуль имеет разрешение 16–21 бит. Он оснащен временем обнаружения обрыва цепи 5 секунд и защитой от перенапряжения 30 В постоянного тока и 8 В постоянного тока для конфигурации сигналов напряжения и тока соответственно. Этот модуль является модулем одинарной ширины, поэтому занимает один слот шасси 1756. Он может быть частью локальной системы ввода-вывода или распределенной системы ввода-вывода. 1756-IF8H имеет время сканирования HART 18...488 мс и 1 секунду, если HART включен, в то время как при активации HART на всех каналах расчетное время сканирования составляет 10 секунд. Конфигурация сквозного пропуска модуля и связь с коммуникацией HART и устройствами могут значительно увеличить время сканирования. 1756-IF8H использует последовательное приближение в качестве метода преобразования входных данных, в то время как метод преобразования выходных данных осуществляется через R-Ladder DAC, монотонность без пропущенных кодов.

Технические характеристики для 1756-IF8H

Производитель: Rockwell Automation

Бренд：Аллен-Брэдли

Номер детали/Номер по каталогу：1756-IF8H

Производитель：Rockwell Автоматизация

Ряд：ControlLogix

Бренд：Аллен-Брэдли

Тип модуля：Модуль аналогового ввода Hart

Ряд：ControlLogix

Каналы：8 Дифференциал

Тип модуля：Модуль аналогового ввода с поддержкой HART

Ток задней панели (5,1 В постоянного тока)：300 миллиампер

Количество входов：Восемь (8) дифференциальных входных каналов

Ток задней панели (24 Вольта)：70 миллиампер

Входной сигнал：Ток: 0-20 мА; 4-20 мА Напряжение: +/-10 В постоянного тока, 0-5 В постоянного тока, 1-5 В постоянного тока и 0-10 В постоянного тока

Рассеиваемая мощность (макс.)：3,21-4,01 Вт

Разрешение：16 - 21 бит

Рассеивание тепла：13,7 БТЕ в час

Точность Напряжение：0,1% от диапазона Ток: 0,3% от диапазона

Разрешение：16-21 бит

Формат данных：Целочисленный режим (выравнивание по левому краю, дополнение до 2) IEEE 32-бит с плавающей точкой

Корпус：Открыть

Метод преобразования входных данных：Последовательное приближение

Метод преобразования выходных данных：R-Ladder DAC, монотонность без пропусков кодов

Съемная клеммная колодка：1756-ТБЧ; 1756-ТБС6Н

Текущий розыгрыш：300 мА при 5,1 В постоянного тока и 135 мА при 24 В постоянного тока.

Время обнаружения обрыва цепи：Положительное показание полной шкалы в течение 5 с

Защита от перенапряжения, макс. Напряжение：30 В постоянного тока Ток: 8 В постоянного тока
