Модуль Allen Bradley 1756-IF8 ControlLogix 8 точек A/I Совершенно новый

Аллен Брэдли1756-IF8 ControlLogix 8-точечный модуль A/I

Allen-Bradley 1756-IF8 — это аналоговый входной модуль из семейства продуктов ControlLogix. Этот модуль имеет восемь (8) односторонних, дифференциальных и два высокоскоростных дифференциальных входных канала, настраиваемых для входных сигналов +/-10 В постоянного тока, 0-10 В постоянного тока, 0-5 В постоянного тока и 0-20 мА с разрешением 15 бит для +/-10 В постоянного тока и 16 бит для других типов сигналов.Фактически нет ограничений на количество инсталляций этого модуля. Большинство контроллеров ControlLogix способны обрабатывать до 4000 аналоговых сигналов ввода-вывода. 1756-IF8 может быть установлен в локальном шасси вдоль контроллера или в распределенных стойках ввода-вывода.1756-IF8 использовал метод преобразования сигма-дельта и сохранял полученный сигнал в целочисленном режиме (выравнивание по левому краю, дополнение до 2) IEEE 32-битный регистр с плавающей точкой. Он использует съемный клеммный блок (RTB) 1756-TBCH и 1756-TBSH с определяемым пользователем механическим ключом.

Технические характеристики для 1756-IF8

Производитель: Rockwell Automation

Ток задней панели (24 В)：40 мА

Рассеиваемая мощность (макс.) Режим напряжения：1,73 Вт Текущий режим: 2,33 Вт

Ток задней панели (5 Вольт)：150 мА

Тип модуля：Аналоговый вход

Ряд：ControlLogix

Номер детали/Номер по каталогу：1756-IF8

Бренд：Аллен-Брэдли

Количество входов：8-канальные входы напряжения/тока

Метод преобразования：Сигма-Дельта

Формат данных：Целочисленный режим (выравнивание по левому краю, дополнение до 2) IEEE 32-бит с плавающей точкой

Диапазон входного сигнала：-10…10В 0…10В 0…5В 0…20 мА

Разрешение на входе：±10,25 В: 320 мкВ/счет (15 бит плюс знак биполярный) 0…10,25 В: 160 мкВ/счет (16 бит) 0…5,125 В: 80 мк/В счет (16 бит) 0…20,5 мА: 0,32 мкА/счет (16 бит)

Входы：2 высокоскоростных дифференциала, 4 дифференциала, 8 односторонних

Разрешение на входе：(+--) 10,25 Вольт, 0-5,125 Вольт, 0-10,25 Вольт

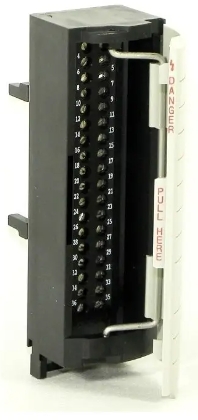

Съемные клеммные колодки：1756-ТБЧ, 1756-ТБС6Н

Потребляемая мощность：1,73 Вт

Описание:

Allen-Bradley 1756-IF8 — это аналоговый входной модуль из семейства программируемых контроллеров автоматизации ControlLogix (PAC). Этот аналоговый входной модуль имеет восемь (8) входных каналов, которые настраиваются для различных входных сигналов, таких как сигналы напряжения +/-10 В постоянного тока, 0-10 В постоянного тока и 0-5 В постоянного тока и сигналы тока 0-20 мА. Этот модуль обычно используется для сопряжения аналоговых приборов и устройств, генерирующих сигналы, таких как передатчики, преобразователи, разделители сигналов, изоляторы сигналов, панельные измерители и другие аналогичные устройства. 1756-IF8 — это однослотовый модуль с высоким разрешением преобразования. Он имеет различное разрешение от 15 до 16 бит. Конкретное разрешение модуля составляет ±10,25 В: 320 мкВ/отсчет (15 бит плюс знак биполярный) для +/-10 В постоянного тока, 160 мкВ/отсчет (16 бит); для 0-10 В постоянного тока, 80 мкА/отсчет (16 бит); для 0-5 В постоянного тока и 0…20,5 мА: 0,32 мкА/отсчет (16 бит) для сигналов 0-20 мА.

1756-IF8 можно подключить тремя различными способами: односторонним подключением, дифференциальным подключением и высокоскоростным режимом дифференциального подключения. При одностороннем подключении все входные устройства привязаны к общему заземлению, и это позволяет сравнивать одну сторону входного сигнала с сигнальным заземлением. Затем эта разница используется модулем при генерации цифровых данных для контроллера. Использование метода одностороннего подключения максимизирует количество используемых каналов модуля. Дифференциальное подключение следует использовать, когда ваши приложения могут иметь отдельные пары сигналов или общее заземление недоступно, а также когда вам необходимо улучшить помехоустойчивость в вашей среде. Каналы в этом методе подключения не полностью изолированы друг от друга. Но когда вам нужно максимально быстрое обновление данных, следует использовать метод дифференциального подключения высокоскоростного режима. Обратите внимание, что этот режим позволяет использовать только один из каждых четырех каналов на модуле.

Конкретные особенности 1756-IF8 включают модульный фильтр, обнаружение выхода за нижний/верхний пределы диапазона, сигналы тревоги процесса, обнаружение обрыва провода, несколько входных диапазонов, выборку в реальном времени, цифровой фильтр и сигналы тревоги скорости. Номинальные значения напряжения и тока на задней панели составляют 5,1 В постоянного тока, 150 миллиампер максимум, 24 В постоянного тока и 40 миллиампер максимум. Диапазон входного тока составляет от 4 до 20 миллиампер, а диапазон входного напряжения — от -10 до 10 вольт. Потребляемая мощность составляет 1,73 Вт, а максимальная защита от перенапряжения составляет 30 В постоянного тока (напряжение) и 8 В постоянного тока (ток).
