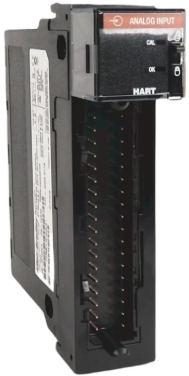

Модуль Allen Bradley 1756-IF16H ControlLogix 16 Pt A/I HART, абсолютно новый

Аллен Брэдли 1756-IF16H ControlLogix 16-канальный аналоговый/входной модуль HART

Модуль ввода Allen-Bradley 1756-IF16H — это модуль аналогового ввода типа ControlLogix HART. Он используется для подключения контроллера Logix к промышленной системе машин. Модуль аналогового ввода 1756-IF16H работает, принимая сигналы от устройств передачи значений процесса и преобразуя их в значения измерений, такие как значения температуры или давления, которые может использовать контроллер Logix. Он предназначен для установки в шасси ControlLogix с RTB или съемной клеммной колодкой, на которой размещаются все его полевые провода. Модуль аналогового ввода 1756-IF16H имеет отдельный модем HART для каждого входного канала.

Технические характеристики для 1756-IF16H

Производитель: Rockwell Automation

Разрешение：16-21 бит

Тип модуля：Модуль аналогового ввода с протоколом HART

Номер детали/Номер по каталогу：1756-IF16H

Бренд：Аллен-Брэдли

Семейство продуктов：Операторские терминалы PanelView Plus / PanelView Plus CE

Количество входов：16 дифференциальных входов; выделенный модем HART на канал

Аналоговые сигналы：0-20 мА и 4-20 мА

Метод преобразования：Последовательное приближение

Формат данных：Целочисленный режим (выравнивание по левому краю, дополнение до 2) IEEE 32-бит с плавающей точкой

Время сканирования входа модуля, мин：11…328 мс (зависит от фильтра)

Время сканирования модуля HART：Оцените 1 с, если все каналы поддерживают HART

Съемная клеммная колодка：1756-ТБЧ; 1756-ТБС6Н

Ток задней панели, 5,1 В постоянного тока：200 мА

Ток задней панели, 24 В постоянного тока：125 мА

Общая мощность объединительной платы：4,02 Вт

Ряд：ControlLogix

Входы：16 Дифференциал

Диапазон входного напряжения：0-20 или 4-20 миллиампер

Защита от перенапряжения：8 Вольт постоянного тока

Напряжение изоляции：50 Вольт непрерывно

Корпус：Открыть

Съемные клеммные колодки：1756-ТБЧ, 1756-ТБС6Н

Описание:

Allen-Bradley 1756-IF16H — это аналоговый входной модуль из 1756 ControlLogix Programmable Logic Controller Automation (PAC). Он поддерживает интеграцию входного сигнала 0-20 мА или 4-20 мА через проводку и протокол связи Highway Addressable Remote Transducer (HART). Этот модуль обеспечивает шестнадцать (16) дифференциальных токовых сигналов и один (1) модем HART на канал.

1756-IF16H имеет встроенный аналого-цифровой преобразователь (АЦП), использующий метод последовательного приближения. Диапазон разрешения аналогового преобразования составляет 16-21 бит, что позволяет отображать больше точек измерения. Преобразованный сигнал сохраняется в целочисленном режиме (выравнивание по левому краю, дополнение до 2) IEEE 32-битное число с плавающей точкой.

Allen-Bradley рекомендует использовать однопроводное соединение при подключении сигналов к 1756-IF16H. Диаметр провода составляет 0,33…2,1 мм2 (22…14 AWG), одножильный или многожильный экранированный медный провод с номиналом изоляции 105 °C (221 °F) или выше и максимальной толщиной изоляции 1,2 мм (3/64 дюйма). Совместимые съемные клеммные колодки (RTB) для использования с 1756-IF16H — 1756-TBCH и 1756-TBS6H.

1756-IF16H имеет калиброванную точность, которая лучше 0,13% диапазона на всех фильтрах, в то время как ошибка модуля составляет 0,3% диапазона. Время сканирования входа модуля составляет 11…328 мс, что зависит от фильтра, в то время как время сканирования HART модуля оценивается в 1 с, если все каналы поддерживают HART.
