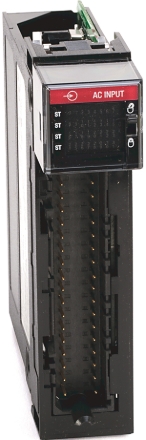

Модуль Allen Bradley 1756-IA32 ControlLogix 32 Pt D/I 120 В переменного тока, абсолютно новый

Аллен Брэдли1756-IA32 ControlLogix 32-канальный цифровой входной модуль 120 В переменного тока

Allen-Bradley 1756-IA32 — это дискретный входной модуль ControlLogix. Это входной модуль переменного тока, который имеет тридцать два (32) входных канала, принимающих диапазон напряжения сигнала 74-132 В переменного тока в двух (2) группах по шестнадцать (16) каналов в каждой группе. Он может быть установлен на локальном или распределенном шасси ввода-вывода 1756.1756-IA32 является частью семейства продуктов ControlLogix Programmable Automation Controller (PAC). Каждый канал этого входного модуля имеет фиксированную аппаратную задержку, например, задержку 1,5 мс при переходе из OFF в ON и задержку 1 мс при переходе из ON в OFF. Настраиваемая пользователем задержка также может быть установлена с параметрами времени фильтра 1 мс или 2 мс для перехода из OFF в ON и 9 мс или 18 мс для перехода из ON в OFF.Для завершения входных сигналов на 1756-IA32 требуются модули Removable Terminal Block (RTB). Совместимые модули RTB включают 1756-TBCH, который является клеммой с зажимом Cage, и 1756-TBSH, который является клеммой с пружинным зажимом.Этот модуль потребляет ток 165 мА при 5,1 В, 2 мА при 24 В постоянного тока и потребляет мощность объединительной платы 0,9 Вт с рассеиваемой мощностью 6,1 Вт при 60 градусах Цельсия и тепловыделением 20,8 БТЕ/ч.

Технические характеристики для 1756-IA32

Производитель: Rockwell Automation

Ток задней панели при 24 Вольтах：2 миллиампера

Рассеиваемая мощность (макс.)：6,1 Вт при 60 °C (140 °F)

Диапазон рабочего напряжения：74-132 В переменного тока

Входное напряжение：120 В переменного тока Вольт переменного тока

Тип модуля：Цифровой входной модуль постоянного тока

Ряд：ControlLogix

Номер детали/Номер по каталогу：1756-IA32

Бренд：Аллен-Брэдли

Количество входов：Тридцать два (32) входа

Модульный ключ：Электронный

Время задержки ввода, от ВЫКЛ до ВКЛ Аппаратная задержка：1,5 мс ном./10 мс макс. + время фильтрации

Время задержки ввода, от ВКЛ до ВЫКЛ Аппаратная задержка：1 мс ном./8 мс макс. + время фильтрации

Рассеивание тепла：20,8 БТЕ/ч при 60 °C (140 °F)

Съемные клеммные колодки：1756-ТБЧ; 1756-ТБШ

Входы：32

Время задержки ввода：Программируется на 9 или 18 миллисекунд

Минимальный рабочий ток：5 миллиампер при 74 вольтах переменного тока

Максимальный рабочий ток：10 миллиампер при 132 вольтах переменного тока

Максимальный входной ток, в выключенном состоянии：2,5 миллиампера

Ток задней панели при 5 Вольт：165 миллиампер

Съемные клеммные колодки：1756-ТБЧ, 1756-ТБС6Н

Описание:

Allen-Bradley 1756-IA32 — это цифровой модуль ввода/вывода ControlLogix. Этот модуль ввода переменного тока имеет дисплей, на котором пользователи могут проверять состояние его входов и связи, а также работоспособность модуля. Этот конкретный модуль имеет 32 доступных входа, по 16 точек в каждой группе. Съемные корпуса клеммных колодок или RTB, совместимые с 1756-IA32, — это 1756-TBCH и 1756-TBS6H. Постоянное напряжение изоляции этого модуля составляет 250 В. Его категория напряжения — 120 В переменного тока и 50/60 Гц, то же самое с его входным напряжением. Потребляемый ток модуля при 24 В составляет 2 мА и 165 мА при 5,1 В. Рабочее напряжение варьируется от 74 до 132 В переменного тока и от 47 до 63 Гц. 0,9 Вт — это общая мощность объединительной платы модуля 1756-IA32, а максимальный пусковой ток составляет 390 мА. Время задержки на входе от винта до объединительной платы присутствует в этом модуле: от выключенного до включенного состояния аппаратная задержка составляет 1,5 мс номинально или 10 мс максимум плюс выбираемое пользователем время фильтрации (1 мс или 2 мс), в то время как от включенного до выключенного состояния аппаратная задержка составляет 1 мс номинально или 8 мс максимум плюс выбираемое пользователем время фильтрации (9 мс или 18 мс). Максимальная рассеиваемая мощность составляет 6,1 Вт при 60 градусах Цельсия, а тепловыделение — 20,8 БТЕ/час. В выключенном состоянии максимальное напряжение составляет 20 В, а максимальный ток — 2,5 мА. С другой стороны, ток во включенном состоянии варьируется от минимум 5 мА при 74 В переменного тока до максимум 15 мА при 132 В переменного тока.
