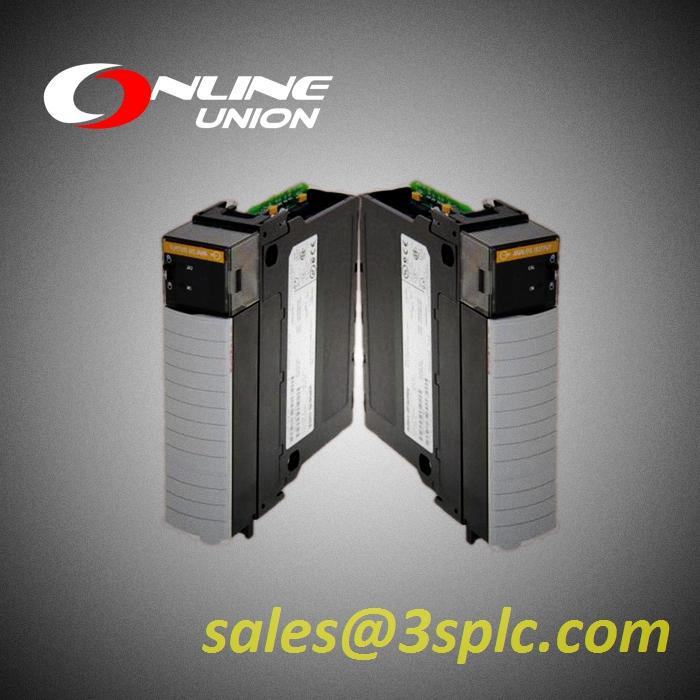

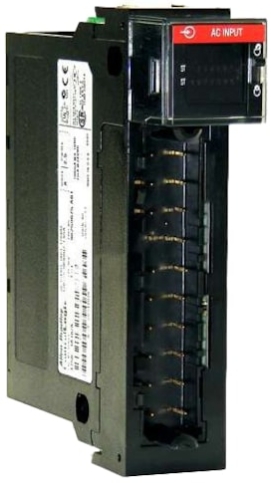

Модуль Allen Bradley 1756-IA16 ControlLogix 16 Pt D/I 120 В переменного тока, абсолютно новый

Аллен Брэдли 1756-IA16 ControlLogix 16-канальный модуль цифрового ввода 120 В переменного тока

Allen-Bradley 1756-IA16 — это модуль ControlLogix, который имеет шестнадцать (16) дискретных входных каналов. Он имеет две (2) группы по восемь (8) входных каналов в каждой группе и работает при номинальном напряжении сигнала 120 В переменного тока с рабочим диапазоном напряжения 74–132 В переменного тока с частотой 47–63 Гц. Он совместим с любым шасси ControlLogix. 1756-IA32 имеет две (2) входные группы, каждая из которых имеет восемь (8) каналов. Он снабжен индивидуальным светодиодом состояния канала, который активируется для обеспечения обратной связи относительно состояния каждого канала. Каждый входной канал имеет аппаратное время задержки 10 мс макс. + время фильтра для перехода сигнала OFF в ON и 8 мс макс. + время фильтра для перехода сигнала ON в OFF. Выбираемое пользователем время фильтра для перехода OFF в ON составляет 1 мс или 2 мс и 9 мс или 18 мс для перехода ON в OFF. Этот модуль имеет циклическое время обновления 200 мкс-750 мс.

Технические характеристики для 1756-IA16

Производитель: Rockwell Automation

Входное напряжение：120 В переменного тока

Ряд：ControlLogix

Номер детали/Номер по каталогу：1756-IA16

Бренд：Аллен-Брэдли

Количество входов：Шестнадцать (16)

Диапазон входного напряжения：74-132 В переменного тока

Ток в открытом состоянии, мин.：5 мА при 79 В переменного тока, 47…63 Гц

Ток в открытом состоянии, макс.：13 мА при 132 В переменного тока, 47…63 Гц

Время циклического обновления：200 мкс…750 мс

Задержка сигнала, переход ВКЛ.：Аппаратная задержка: 8 мс макс. + время фильтра. Выбираемое пользователем время фильтра: 9 мс или 18 мс.

Задержка сигнала, переход ВЫКЛ.：Аппаратная задержка: 10 мс макс. + время фильтра. Выбираемое пользователем время фильтра: 1 мс или 2 мс.

Ток задней панели, 5,1 В постоянного тока：100 мА

Ток задней панели, 24 В постоянного тока：2 мА

Общая мощность объединительной платы：0,58 Вт

Съемная клеммная колодка (RTB)：1756-ТБНХ 1756-ТБШ

Тип модуля：Модуль цифрового входа переменного тока

Входы：16

Диапазон рабочего напряжения：74–132 В переменного тока

Время задержки ввода：Программируется на 9 или 18 миллисекунд

Минимальный рабочий ток：5 миллиампер при 74 вольтах переменного тока

Максимальный рабочий ток：13 миллиампер при 132 вольтах переменного тока

Максимальный входной ток, в выключенном состоянии：2,5 миллиампера

Рассеиваемая мощность (макс.): 5,8 Вт при 60 градусах Цельсия

Ток задней панели при 5 Вольт：105 миллиампер

Ток задней панели при 24 Вольтах: 2 миллиампера

Описание:

Allen-Bradley 1756-IA16 — это шестнадцатиканальный (16) входной модуль переменного тока из платформы программируемого контроллера автоматизации ControlLogix (PAC). Этот модуль используется для сопряжения дискретных сигнальных устройств, таких как переключатели, вспомогательные контакты и аналогичные рабочие устройства, рассчитанные на 120 В переменного тока, номинал и диапазон напряжений 74–132 В переменного тока с частотой 47–63 Гц. Этот модуль потребляет ток от объединительной платы в размере 100 мА при 5,1 В постоянного тока и 2 мА при 24 В постоянного тока. Он потребляет общую мощность объединительной платы 0,58 Вт и максимальную рассеиваемую мощность 5,8 Вт при 60 °C (140 °F) с рассеиванием тепла 18,41 БТЕ/ч.1756-IA32 имеет максимальное напряжение в выключенном состоянии 20 В переменного тока и максимальный ток в выключенном состоянии 2,5 мА. Аналогично, минимальный ток в включенном состоянии 5 мА при 74 В переменного тока и максимальный ток в включенном состоянии 13 мА при 132 В переменного тока. Он способен выдерживать максимальный пусковой ток 250 мА пик.

Часто задаваемые вопросы и контакты:

В: Вы торговая компания или производитель?

О: Мы торговая компания.

В: Каковы сроки выполнения заказа?

A: Обычно это занимает от одного до трех дней, если товар есть на складе. Если товара нет на складе, нужно вести переговоры.

В: Предоставляет ли ваша компания образцы? Это бесплатно или вы берете дополнительную плату?

A: Это зависит от необходимых вам товаров и количества, которое вы заказываете.

В: Каковы ваши условия оплаты?

A: 100% T/T перед отправкой. Если количество большое, мы можем договориться.
