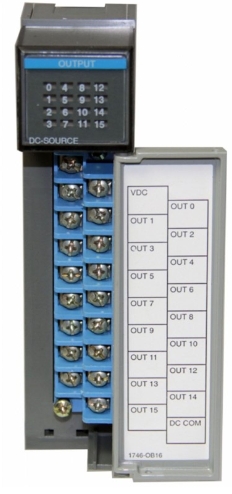

Allen Bradley 1746-OB16 SLC500 Дискретный выходной модуль постоянного тока Новый и оригинальный Высокое качество

Аллен Брэдли 1746-ОБ16 Модуль дискретного выхода постоянного тока SLC500

1746-OB16 — это дискретный выходной модуль, совместимый с семейством продуктов SLC500. Этот модуль имеет шестнадцать (16) выходных каналов 24 В постоянного тока, которые используются для питания электрических устройств для реализации ручного и автоматического управления процессом или машинами.

1746-OB16P — это модуль с одним слотом, который подходит к любому слоту шасси SLC500, за исключением самого левого модуля, который зарезервирован для процессора или коммуникационного модуля. 1746-OB16P имеет ток задней панели 0,250 А при 5 В постоянного тока и 0 А при 24 В постоянного тока. Он имеет ток утечки в выключенном состоянии 1 мА и ток нагрузки 1 мА. Канал Eacu имеет непрерывный ток ) 1,5 А при 30 °C (86 °F) 1,0 А при 60 °C (140 °F) и непрерывный ток на модуль 6,4 А при 0...60 °C (32...140 °F).

1746-OB16P не имеет выходной группировки или индивидуальной изоляции каналов. Он поставляется с одной группой, состоящей из всех шестнадцати (16) каналов. Каждый канал имеет задержку сигнала ВКЛ 0,1 мс и задержку сигнала ВЫКЛ 1,0 мс с падением напряжения в состоянии ВКЛ 1,0 В при 1,0 А с током импульса на точку 4,0 А при 10 мс и током импульса на модуль 32,0 А при 10 мс.

Модуль 1746-OB16P может быть установлен в локальном шасси вместе с процессором или использоваться в качестве распределенной станции ввода-вывода вместе с адаптером связи.

Модуль цифрового вывода постоянного тока 1746-OB16 SLC 500 от Allen-Bradley представляет собой модуль постоянного тока с шестнадцатью выходами 24 В постоянного тока, который устанавливается в любой свободный слот шасси ввода-вывода 1746. Он имеет 16 выходных точек и номинальный электрический ток задней панели 0,280 А при 5 В постоянного тока и один 0 А при 24 В постоянного тока. 1746-OB16 имеет максимальное время задержки сигнала, зависящее от нагрузки, 1 мс для ВЫКЛ и 0,1 мс для ВКЛ, а также максимальную потерю тока 1 мА в состоянии ВЫКЛ. В состоянии ВКЛ он имеет потерю напряжения 1,2 В при 0,50 А, а минимальная нагрузка, которую может выдержать каждая точка, составляет 1 мА. 1746-OB16 имеет номинальный входной ток 0,5 А при 30 градусах Цельсия и 0,25 А при 60 градусах Цельсия для каждой выходной точки, а также имеет общий входной ток 8 А при 30 градусах Цельсия и 4 А при 60 градусах Цельсия на модуль. Он также имеет скачок тока 3 А в течение 10 мс, повторяющийся каждые 1 с при 30 градусах Цельсия и 2 с при 60 градусах Цельсия (140 градусов по Фаренгейту). 1746-OB16 обеспечивает изоляцию напряжения между объединительной платой и выходами, протестированными при 1500 В переменного тока, и имеет общее рассеивание тепла 7,6 Вт. Он имеет рейтинги UL-A196, CSA и C-UL Class I, Division 2 Hazardous Environment и сертифицирован CSA и UL. При эксплуатации 1746-OB16 имеет рабочий диапазон температур от 0 до 60 градусов по Цельсию (от 32 до 140 градусов по Фаренгейту) при влажности окружающего воздуха от 5 до 95% без конденсации и рассчитан на то, чтобы выдерживать удары силой 30G и вибрацию силой 2,5G при частоте от 57 до 200 Гц.

Технические характеристики для 1746-ОБ16

Тип модуля: цифровой выходной модуль постоянного тока

Ряд : SLC500

Номер детали/Номер по каталогу: 1746-ОБ16

Количество выходов : Шестнадцать (16) выходов

Выходное напряжение: Выход 24 В постоянного тока

Диапазон рабочего напряжения: 10-30 В постоянного тока

Время задержки выхода, от ВЫКЛ к ВКЛ: 1,0 мс

Время задержки выхода, от ВКЛ до ВЫКЛ: 0,1 мс

Ток утечки в выключенном состоянии: 1 мА

Ток задней панели при 5,1 Вольт: 0,135 А

Постоянный ток на точку: 1,5 А при 30 °C (86 °F) 1,0 А при 55 °C (131 °F)

Постоянный ток на модуль, макс.: 6,4 А при 0...60 °C (32...140 °F)

Диапазон напряжения: Источник постоянного тока 10-50 В

Выходы: 16

Ток/Выход: 0,5 или 0,25 ампер

Ток/Модуль: 8 или 4 ампера

Ток задней панели (5 Вольт): 280 миллиампер

Ток/Модуль (30 градусов Цельсия): 9 ампер

Приложения: Высокий ток

Шаг реакции: 60 миллисекунд на входе, 2,5 миллисекунды на выходе

Рассеивание тепла: 7,6 Вт
