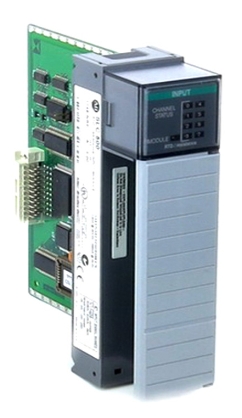

Allen Bradley 1746-NR8 Резистивный датчик температуры (RTD) / Модуль сопротивления Новый и оригинальный Высокое качество

Аллен Брэдли 1746-NR8 Резистивный датчик температуры (RTD) / Модуль сопротивления

1746-NR8 — это резистивный датчик температуры (RTD) / модуль сопротивления. Этот модуль принимает сигналы сопротивления от датчиков RTD, таких как Platinum (385) 100, 200, 500 и 1000; Platinum (3816) 100, 200, 500 и 1000; Copper (426) 10, Nickel (618) 120, Nickel (672) 120 и Nickel Iron (518) 604, а также прямые значения сопротивления 0–150 Ом, 0–500 Ом, 0–1000 Ом и 0–300 Ом.

Этот модуль используется исключительно для систем SLC 500. Он может быть специально использован с двумя (2) вариантами SLC 500, такими как фиксированный и модульный аппаратный стиль. Он занимает один слот любого используемого шасси и не требует внешнего источника питания, вместо этого этот модуль питается от питания объединительной платы, генерируемого системным источником питания.

Этот модуль в основном используется для температурных приложений, поскольку датчики RTD специально используются для измерения показаний температуры. Сопротивляемость этого модуля применима для измерения смещения или движения механических устройств. Обычно он используется для измерения длины перемещения, движения, отраженного уменьшением и увеличением показания сопротивления.

Этот модуль поддерживает 2-проводные, 3-проводные и 4-проводные датчики RTD. Для 2-проводного RTD рекомендуемыми проводами являются экранированный кабель Belden 9501 или эквивалент. Для 3-проводного или 4-проводного RTD используйте кабель Belden 9533 или Belden 83503. Для 2-проводного RTD избегайте длинных кабелей, так как это снижает точность измерения. Этого нельзя избежать, эффект или длинные провода можно минимизировать, используя кабель меньшего калибра, например провод AWG #16 вместо AWG #24. В основном используйте кабель с меньшим сопротивлением на фут. Клеммы съемной клеммной колодки (RTB) предназначены только для однопроводного соединения.

Состояние канала можно контролировать с помощью светодиодного индикатора, а работу модуля можно контролировать с помощью светодиодного индикатора состояния. Этот модуль имеет цифровой фильтр нижних частот и программируемые входные фильтры. Аналого-цифровое преобразование модуля представляет собой сигма-дельта-модуляцию. Его процесс автокалибровки происходит каждый раз при включении модуля, который также программируется на определенный цикл каждые 5 минут. Типы RTD, присутствующие в модуле 1746-NR8, — медные, платиновые, никель-железные и никелевые. Клеммная колодка, совместимая с этим модулем, — это клеммная колодка Allen-Bradley 1746-RT-35. Потребляемая мощность объединительной платы модуля 1746-NR8 составляет максимум 1,82 Вт, а потребляемая мощность составляет 0,5 Вт при 5 В постоянного тока и 1,32 Вт при 24 В постоянного тока. Потребление тока задней панели 1746-NR8 составляет 100 мА при 5 В постоянного тока и 55 мА при 24 В постоянного тока. Его максимальное синфазное напряжение составляет +/- 1 В, в то время как его максимальные постоянные перегрузки составляют +/- 5 мА для тока и +/- 5 В постоянного тока. Напряжение изоляции модуля 1746-NR8 непрерывно при 5 В постоянного тока между каналами и 500 В переменного тока в течение 1 минуты между входами и задней панелью, а также между входами и заземлением шасси. Диапазон его рабочих температур составляет от 32 до 140 градусов по Фаренгейту, диапазон его температур хранения составляет от -40 до 185 градусов по Фаренгейту, а его относительная влажность без конденсации составляет от 5 до 95%.

Технические характеристики для 1746-NR8

Ряд : СЛК 500

Номер детали/Номер по каталогу: 1746-NR8

Входные данные: 8

Тип модуля: Модуль аналогового ввода RTD/сопротивления

Ток задней панели (5 Вольт): 100 миллиампер

Нет, если Входы: Восемь (8)

Ток задней панели (24 В): 55 миллиампер

Совместимые датчики RTD: Платина (385) 100, 200, 500 и 1000; Платина (3816) 100, 200, 500 и 1000; Медь (426) 10, Никель (618) 120, Никель (672) 120 и Никель-железо (518) 604.

Время обновления: от 6 миллисекунд до 2 секунд

Диапазон входного совместимого сопротивления: 0 - 150 Ом, 0 - 500 Ом, 0 - 1000 Ом и 0 - 300 Ом

Ток задней панели : 100 мА при 5 В постоянного тока; 55 мА при 24 В постоянного тока

Потребляемая мощность объединительной платы: 1,82 Вт максимум (0,5 Вт при 5 В постоянного тока, 1,32 Вт при 24 В постоянного тока)

Шаг реакции: 60 миллисекунд на входе, 2,5 миллисекунды на выходе

Расположение шасси ввода/вывода: Любой слот, кроме слота 0

Диапазон рабочих температур: от 32 до 140 градусов по Фаренгейту

Разрешение : .01 градус Цельсия

Рабочая температура: от 0 до 60 градусов по Цельсию

Температура хранения: -40 до 85 градусов по Цельсию

Метод аналого-цифрового преобразования: Сигма-дельта модуляция
