Модуль аналогового вывода Allen Bradley 1746-NO4I SLC 500, новый и оригинальный, высокое качество

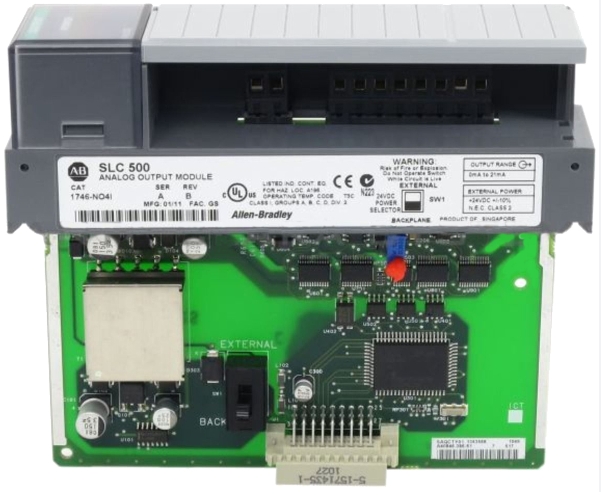

Аллен Брэдли 1746-НО4I Модуль аналогового вывода SLC 500

Модуль 1746-NO4I представляет собой аналоговый выходной модуль программируемого логического контроллера (ПЛК), который относится к платформе продукта SLC 500. Этот модуль используется с указанной платформой и совместим с вариантом контроллера с двумя (2) устройствами, например, фиксированным аппаратным обеспечением или модульным аппаратным обеспечением.

Этот модуль способен выдавать выходной ток в диапазоне от 0 до 20 мА, который может использоваться для управления модулирующими приборами и устройствами. Типичные аналоговые выходы подключаются к команде управления контроллера. При использовании с пропорционально-интегрально-дифференциальным контроллером аналоговый выход назначается для представления управляющего выхода (CO) контроллера ПИД. Для станций ручной загрузки аналоговый выход представляет ручную команду, введенную оператором. Он также может использоваться для повторной передачи важного сигнала на одно или несколько устройств. Это может быть сделано для целей индикации, регистрации данных и преобразования сигнала.

Соответствующий сигнал назначается путем изменения свойств модуля. Этот модуль также устанавливается со встроенным селекторным переключателем, позволяющим выбирать источник питания. Внутренний источник питания может быть выбран, что означает, что модуль будет использовать питание от объединительной платы, в то время как внешний источник относится к внешнему источнику питания со спецификацией 24 ±10% при 195 мА макс.

1746-NO4I — это модуль аналогового вывода SLC 500 с четырьмя (4) каналами, использующий 16-битный двоичный формат с комплементарными 2-мя числами. Он имеет 4 токовых выхода с выходным диапазоном от 0 до +20 мА с выходным током полной шкалы 21 мА. Потребляемый ток задней панели этого модуля составляет 55 мА при 5 В постоянного тока и 195 мА при 24 В постоянного тока, при этом емкость перегрузки составляет 5% (от 0 до 21 мА и 1 младший бит). Номинальное напряжение его источника питания составляет 24 В постоянного тока +/- 10% при максимальном токе 195 мА, а изоляция задней панели составляет 500 В постоянного тока. Обратите внимание, что для некоторых приложений требуется питание от 21,6 до 26,4 В постоянного тока, когда от источника питания SLC поступает недостаточно мощности.

1746-NO4I также имеет время отклика на обновление 512 мкс для всех каналов, которые работают параллельно. Входной ступенчатый отклик этого модуля составляет 2,5 миллисекунды при 95%. Его рабочая температура составляет от 0 до 60 градусов Цельсия; температура хранения составляет от -40 до 85 градусов Цельсия, а его относительная влажность окружающей среды без конденсации составляет от 5 до 95%. Этот откалиброванный на заводе выходной модуль имеет открытый корпус и совместим только с шасси 1746. В этом модуле также присутствует светодиодный индикатор состояния. 1746-NO4I имеет диапазон нагрузки от 0 до 500 Ом и максимальное реактивное сопротивление нагрузки 100 мкГн с разрешением преобразователя 14 бит с помощью метода преобразования R-2R Ladder. Максимальный общий дрейф точности 1746-NO4I составляет +/- 70 ppm/градус Цельсия от полной шкалы точности.

При подключении этого модуля используйте экранированный коммуникационный кабель, такой как Belden 8761 или эквивалентный, с максимально возможной длиной. Для удобства подключения модуль снабжен съемной клеммой для упрощения подключения и облегчения замены модуля.

Технические характеристики для 1746-НО4I

Номер детали/Номер по каталогу: 1746-НО4I

Ряд : СЛК 500

Тип модуля: Модуль аналогового вывода

Ток задней панели (5 Вольт): 55 миллиампер

Выходы: Четыре (4)

Ток задней панели (24 В постоянного тока): 195 миллиампер

Диапазон выходного тока: от 0 до +20 мА

Полная шкала выходного сигнала: 21 мА

Возможность превышения диапазона: 5% (от 0 до +21 мА - 1 младший бит)

Кодирование выходного тока: от 0 до +32764

Время обновления: 512 микросекунд

Ток задней панели: (5 В) 55 миллиампер; (24 В постоянного тока) 195 миллиампер

Разрешение : 14 бит

Шаг реакции: 2,5 миллисекунды

Рабочая температура окружающей среды: от 0 до 60 градусов по Цельсию
