Allen Bradley 1746-ITB16 SLC 500 быстродействующий дискретный входной модуль с током Новый и оригинальный Высокое качество

Аллен Брэдли 1746-ITB16 Модуль дискретного ввода с быстрым откликом SLC 500

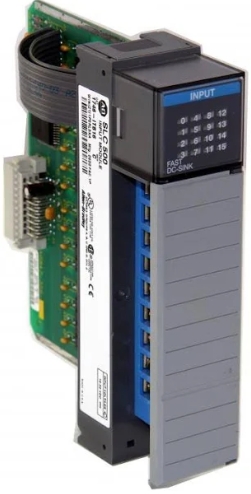

1746-ITB16 — это дискретный входной модуль SLC500 с быстрым откликом. Этот модуль устанавливается на шасси SLC 500 и совместим с любым процессором SLC 500. Этот модуль разработан с шестнадцатью (16) входными каналами, предназначенными для приема высокоскоростных входов или тех, которые работают с быстрой частотой переключения. Хотя он совместим с любыми контроллерами SLC, когда 1746-ITB16 используется с SLC 5/03 или SLC 5/04, процессором и инструкциями прерывания дискретного входа (DII) с опросом 100 мкс, можно считывать импульсы частоты до 1 кГц. Если сигналы исходят от кодера кода Грея, частота импульсов может достигать 2 кГц. При использовании с кодером кода Грея рекомендуемым устройством Allen-Bradley является абсолютный кодер кода Грея 845D.

Рабочее напряжение 1746-ITB16 составляет 10-30 В постоянного тока с номинальным напряжением 24 В постоянного тока. Он поддерживает конфигурацию подключения приемника и имеет ток задней панели 0,085 А при 5 В постоянного тока. Каждый канал модуля имеет максимальную задержку сигнала 0,43 мс для перехода из состояния ВЫКЛ в состояние ВКЛ и 0,5 мс для перехода из состояния ВКЛ в состояние ВЫКЛ, при этом максимальное напряжение в состоянии ВЫКЛ составляет 5 В постоянного тока, а максимальный ток в состоянии ВЫКЛ составляет 1,5 мА. Номинальный входной ток модуля составляет 8 мА при 24 В постоянного тока.

Этот модуль занимает один слот шасси 1746 и напрямую подключается к объединительной плате шасси. Этот модуль не поддерживает извлечение при включенном питании (RIUP), поэтому устанавливайте этот модуль только при отключенном питании шасси.

Этот модуль требует тока задней панели 0,85 А при 5 В постоянного тока. Он имеет максимальную задержку сигнала 0,3 мс в состоянии «Вкл.» и 0,5 мс в состоянии «Выкл.». Он имеет максимальный ток и напряжение в состоянии «Выкл.» 1,5 мА и 5 В постоянного тока соответственно. 1746-ITB16 имеет номинальный входной ток 8 мА при 24 В постоянного тока и максимальную рассеиваемую мощность 3,6 Вт. Благодаря своей быстрой работе он подходит для приложений, критичных ко времени. 1746-ITB16 отвечает за прием и хранение аналоговых данных в цифровом формате в своей таблице образов данных для извлечения всеми модульными и фиксированными процессорами SLC 500. Он поддерживает подключения до восьми отдельных датчиков или исполнительных механизмов для различных приложений. Его съемные клеммные колодки устраняют необходимость отсоединения проводов, что упрощает замену. 1746-ITB16 также имеет схему фильтра и оптическую связь для снижения шума сигнала. Входные значения модуля 1746-ITB16 могут быть доступны процессорам SLC 500 с помощью программирования релейной логики. Устранение неисправностей упрощается благодаря светодиодным индикаторам, которые показывают значения состояния входов модуля. 1746-ITB16 использует аппаратную платформу на основе совместного использования, которая включает в себя различные комбинации цифрового и аналогового ввода-вывода. Это экономит стоимость и место. 1746-ITB16 предназначен для работы в среде с температурой 32 - 140 °F и относительной влажностью без конденсации 5-95%.

Технические характеристики для 1746-ITB16

Тип модуля: Модуль дискретного ввода с быстрым откликом

Ряд : СЛК 500

Номер детали/Номер по каталогу: 1746-ITB16

Номинальное входное напряжение: 24 В постоянного тока

Диапазон входного напряжения: 10-30 В постоянного тока

Конфигурация проводки: Конфигурация электропроводки раковины

Потребление тока задней панели: 0,085 А

Задержка сигнала, макс. резистивная нагрузка: Вкл = 0,3 мс; Выкл = 0,5 мс

Напряжение в выключенном состоянии, макс.: 5 В постоянного тока

Ток в закрытом состоянии, макс.: 1,5 мА

Номинальный входной ток: 8 мА при 24 В постоянного тока

Диапазон напряжения: Потребитель постоянного тока 10-30 В

Входные данные: 16

Ток задней панели (5 В постоянного тока): 85 миллиампер

Задержка сигнала: 0,3 или 0,5 миллисекунды

Ток в выключенном состоянии: 1,5 миллиампера

Приложения: Комбинированный вход/выход переменного тока 120 В

Наши услуги:

1. Вся наша продукция новая, оригинальная и хорошего качества.

2. Наши цены очень конкурентоспособны.

3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.

4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.

Упаковка и доставка:

1. 100% новый товар с оригинальной заводской печатью!

2. Гарантия: 1 год

3. Упаковка: оригинальная картонная упаковка.

4. Срок доставки: отправка в течение 3–7 дней после оплаты.

5. Все товары будут проверены перед отправкой.
