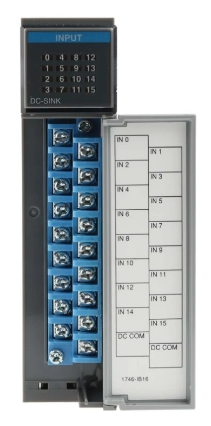

Модуль Allen Bradley 1746-IB16 SLC500 новый и оригинальный Высокое качество

Аллен Брэдли1746-IB16 Модуль SLC500

1746-IB16 — это модуль ввода постоянного тока средней плотности, который используется для сопряжения с сигнальными устройствами, которые подают диапазон напряжения сигнала 10–30 В постоянного тока на каждый входной канал модуля. Этот модуль имеет шестнадцать (16) входных каналов, рассчитанных на номинальное входное напряжение 24 В постоянного тока, сгруппированных в одну (1) входную группу, имеющую одну общую клемму. Этот модуль ввода монтируется в любой доступный слот ввода/вывода шасси 1746 и потребляет ток задней панели 0,05 А при 5 В постоянного тока.

1746-IB16 поддерживает только конфигурацию токосъемной проводки. Он может использоваться для сопряжения с электрическими компонентами, такими как переключатели, включая концевые, бесконтактные, кнопочные устройства, а также вспомогательные контакты реле, контакторов и других электронных устройств. Каждый из входных каналов 1746-IB16 демонстрирует общую длительность задержки сигнала 8 мс для переходов как Вкл., так и ВЫКЛ., с максимальным напряжением в состоянии ВЫКЛ. 5 В постоянного тока и максимальным током в состоянии ВЫКЛ. 1 мА, в то время как номинальный входной ток модуля составляет 8 мА при 24 В постоянного тока.

Количество инсталляций 1746-IB16 варьируется в зависимости от установленного ЦП SLC500. В частности, в зависимости от количества вводов/выводов, поддерживаемых памятью ЦП. Этот модуль также может быть установлен локально, вдоль стойки, где установлен ЦП SLC 500, или в шасси Distribute I/O, вдоль адаптера связи 1746, такого как модули удаленного ввода/вывода (RIO) и адаптера Ethernet. Этот модуль поставляется со светодиодными индикаторами состояния, которые обеспечивают индикацию срабатывания каждого из входных каналов для упрощения мониторинга и устранения неполадок. Он также имеет съемный клеммный блок, который обеспечивает простоту терминирования и замены модуля.

1746-IB16 имеет максимальное время задержки сигнала 8 мс для переходов ВКЛ и ВЫКЛ, в то время как максимальное падение напряжения модуля составляет 5 В постоянного тока в состоянии ВЫКЛ. Он имеет максимальный ток утечки 1 мА и номинальный входной ток 8 мА при 24 В постоянного тока по всему модулю.

1746-IB16 имеет чистое рассеивание тепла 0,22 Вт на каждой точке входа, а общее рассеивание тепла на всем модуле составляет 3,6 Вт. Его рабочая температура составляет от 0 до 60 °C (от 32 до 140 °F) в окружающей среде с относительной влажностью 5-95%, и когда он не используется, его следует хранить при температуре от -40 до 85 °C (от -40 до 185 °F). 1746-IB16 имеет испытанный эксплуатационный рейтинг ударов 30G и рассчитан на то, чтобы выдерживать эксплуатационную вибрацию 2,5G при рабочей частоте 57-200 Гц. Он имеет стандартную помехоустойчивость ICS 2-230 NEMA и имеет рейтинг UL-A196, CSA и C-UL Class I, Division 2 Hazardous Environment-rated. Он обеспечивает электрооптическую изоляцию, испытанную при напряжении 1500 В, между входными клеммами и логикой управления, и имеет сертификаты UL, CSA и CE.

Технические характеристики для 1746-IB16

Тип модуля: Цифровой вход постоянного тока

Ряд : СЛК 500

Номер детали/Номер по каталогу: 1746-IB16

Количество входов: 16; Вход для тонущего

Входное напряжение: 24 В постоянного тока

Диапазон входного напряжения : 10-30 В постоянного тока

Входной ток, номинальный: 8 мА при 24 В постоянного тока

Задержка сигнала, переход ВКЛ: 8 мс

Ток задней панели: 0,050 А

Тепловыделение на канал: .20 Вт

Напряжение в выключенном состоянии, макс.: 5,0 В постоянного тока

Ток в выключенном состоянии, макс.: 1 мА

Диапазон напряжения: Потребитель постоянного тока 10-30 В

Входные данные: 16

Ток задней панели (5 В постоянного тока): 85 миллиампер

Задержка сигнала: 8 миллисекунд

Ток в выключенном состоянии: 1 миллиампер

Приложения: Входы постоянного тока общего назначения

Подключение ввода/вывода: 1746-HT и 1746-HCA

Шаг реакции: 100 миллисекунд на входе, 2,5 миллисекунды на выходе
