Аналоговый комбинированный модуль Allen Bradley 1746-FIO4V SLC 500, новый и оригинальный, высокое качество

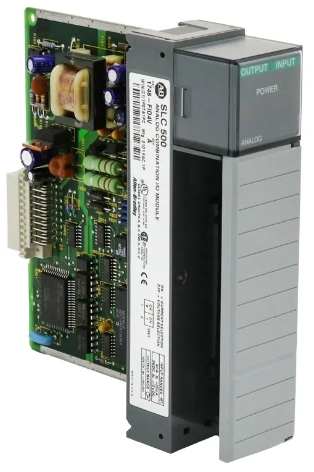

Аллен Брэдли 1746-ФИО4В Аналоговый комбинированный модуль SLC 500

Модуль быстрой аналоговой комбинации 1746-FIO4V SLC 500 имеет четыре (4) канала. В частности, он имеет два (2) быстрых аналоговых, дифференциальных входных канала напряжения или тока, которые выбираются по каналу, и два (2) выхода напряжения, которые сгруппированы вместе. Его входные каналы имеют входной диапазон 0-20 мА, максимальное абсолютное входное напряжение +/- 7,5 В постоянного тока или 7,5 В переменного тока RMS, максимальный абсолютный входной ток 0-30 мА. Выходные каналы этого модуля имеют напряжение от -10 до +10 В постоянного тока -1 LSB. 1746-FIO4V также поставляется с полевой проводкой к изоляции объединительной платы 500 В постоянного тока.

Этот модуль использует 16-битную двоичную связь с дополнением до двух. Номинальные токи задней панели составляют 55 мА при 5 В и 150 мА при 24 В, в то время как время отклика на шаг 1746-FIO4V составляет 100 миллисекунд на входе и 2,5 миллисекунды на выходе при 95%, а время обновления составляет 512 миллисекунд. Его разрешение составляет 12 бит на входе и 14 бит на выходе, а его полоса пропускания составляет 7 кГц.

Этот модуль оснащен светодиодным индикатором состояния. 1746-FIO4V использует крепление на шасси и заключен в корпус открытого типа, причем модуль 1746-FIO4V совместим с соединительным кабелем 14 AWG. Его относительная влажность без конденсации составляет 5–95%.

Allen-Bradley 1746-FIO4V — это быстрый аналоговый комбинированный модуль, который имеет два (2) токовых входа и два (2) выходных канала напряжения. Этот модуль используется исключительно для платформы контроллера SLC 500 от Rockwell Automation.

Диапазон входного тока модуля составляет от 0 до 20 мА номинальный и максимальный от 0 до 30 мА. С каждым каналом настраиваемый электрический стандартный сигнал 0-20 мА или 4-20 мА. Если настроен на вход напряжения, диапазон входного напряжения составляет от 0 до 10 В постоянного тока с настраиваемыми стандартными сигналами от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока и от 0 до 10 В постоянного тока. Этот аналоговый вход представляет переменную процесса (PV) процесса, будь то открытый контур, замкнутый контур или контур мониторинга. Обычно полученный аналоговый сигнал преобразуется в инженерные единицы, что более известно как масштабирование.

Диапазон аналогового выхода модуля составляет от -10 до +10 В постоянного тока. Он также может быть настроен для обеспечения стандартных выходов напряжения от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от -10 до 10 В постоянного тока. Аналоговый выход может поступать из внутреннего вычисления, масштабирующей логики или выхода пропорционально-интегрально-дифференциального (ПИД) управления. Этот выход может использоваться для реализации модулирующего управления клапанами, частотно-регулируемыми приводами (ЧРП), позиционерами, преобразователями и датчиками, а также для интерфейса с индикаторами, регистраторами данных и самописцами.

При установке этого модуля в шасси учитывайте влияние температуры окружающей среды и электрических помех. По возможности устанавливайте этот модуль вдали от переменного напряжения или высокого уровня постоянного напряжения, вдали от источника питания стойки или в стойке ввода-вывода, которая подвергается воздействию более высокой температуры окружающей среды.

Технические характеристики для 1746-ФИО4В

Номер детали/Номер по каталогу: 1746-ФИО4В

Ряд : СЛК 500

Входные данные: 2

Тип модуля: Аналоговый комбинированный модуль

Выходы: 2

Количество входов : Два (2)

Ток задней панели (5 Вольт) : 55 миллиампер

Тип входного сигнала : Напряжение/Ток

Ток задней панели (24 Вольта) : 150 миллиампер

Диапазон входного сигнала : 0…20 мА (ном); 0…30 мА (макс.)

Б : 7 килогерц

Тип выходного сигнала : Напряжение

Диапазон выходного сигнала : –10 … 10 В – 1 младший бит (нормальный)

Время обновления : 512 микросекунд

Ток задней панели : (5 Вольт) 55 миллиампер; (24 Вольта) 150 миллиампер

Шаг реакции : 100 миллисекунд на входе, 2,5 миллисекунды на выходе

Разрешение : 12 бит на входе, 14 бит на выходе

Наши услуги:

1. Вся наша продукция новая, оригинальная и хорошего качества.

2. Наши цены очень конкурентоспособны.

3. У нас большой запас товара на складе, поэтому мы можем помочь клиентам получить компоненты, которые трудно достать.

4. Все запросы будут рассмотрены и на них будет дан ответ в течение 24 часов.

Упаковка и доставка:

1. 100% новый товар с оригинальной заводской печатью!

2. Гарантия: 1 год

3. Упаковка: оригинальная картонная упаковка.

4. Срок доставки: отправка в течение 3–7 дней после оплаты.

5. Все товары будут проверены перед отправкой.
